エコキュートとは?
エコキュートの仕組み
エコキュートの経済性
補助金制度のご利用

エコキュートの仕組み

使い勝手はまったく電気温水器と変わらないけれど、お湯を作る仕組みが全く異なるのがエコキュートは、大気から吸熱するヒートポンプ技術を採用した電気給湯器です。
ヒートポンプは、オゾン破壊係数がゼロであり加熱能力に優れた自然冷媒(二酸化炭素)を利用しているので環境に優しく、効率よくお湯を沸かすことができます。


※「エコキュート」の名称は、電力会社・給湯機メーカーが自然冷媒ヒートポンプ給湯機の愛称として使用しているものです。

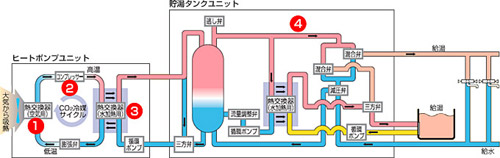

お湯が沸くしくみ

  ヒーターを利用して湯を沸かす電気温水器に対してエコキュートはヒートポンプを利用して沸かします。ヒートポンプユニット内の空気用熱交換器により冷媒に大気熱を取り込み、コンプレッサーにより冷媒(CO2)を圧縮することにより、取り込んだ大気熱が高温になり貯湯タンクユニット下部からポンプで送り込まれた水を水加熱用の熱交換器により加熱し、貯湯タンクユニット上部に送り返します。



1 ファンで大気から吸熱し、熱交換器(空気用)に大気熱を集め、冷媒(CO2)に熱を伝えます。
2 熱をもった冷媒はコンプレッサーで圧縮され、さらに高温になります。
3 高温になった冷媒の熱を熱交換器(水加熱用)で水に伝え、お湯を作ります。
4 熱を失った冷媒は、再び熱交換器(空気用)へ送られます。
